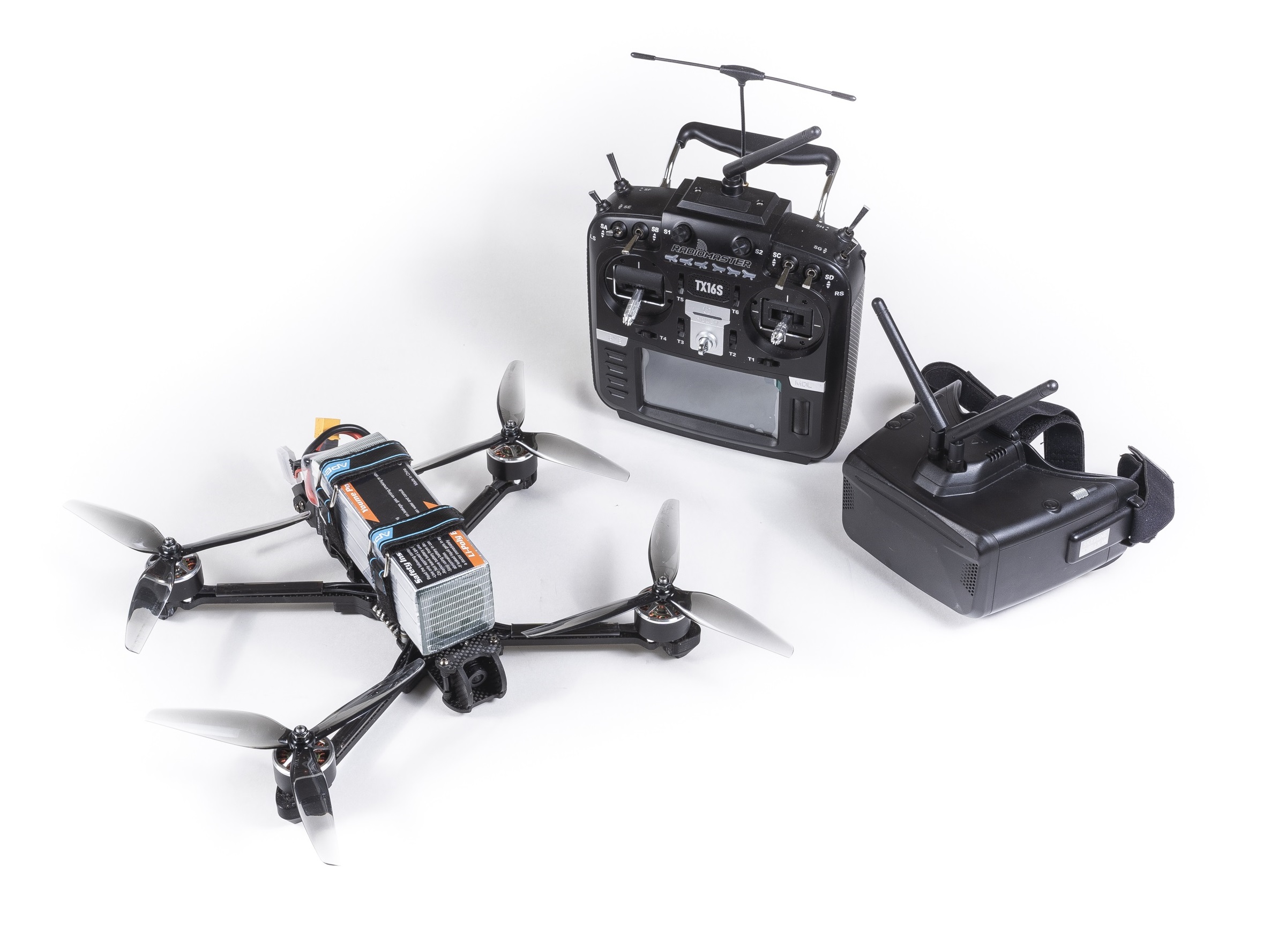

Набор образовательный для конструирования Оремис 7

Техническое задание

Комплект мультироторного типа должен быть предназначен для освоения навыков пилотирования, проектирования, сборки, настройки беспилотных летательных аппаратов для школ, авиамодельных секций, кружков робототехники. Размер центральной части рамы устройства (в сборе) не менее 250*41*32 мм. На задней части устройства должен крепится датчик GPS либо Глонасс. На верхней части устройства должна находится прорезиненная площадка для крепления аккумуляторной батареи. Батарея должна иметь подключение к устройству с помощью разъема XT60 или аналог. В передней части устройства должна крепится камера с защищенными стенками с не менее двух сторон. Снизу моторов устройства должны крепится защитные ножки размером не менее 25*20*23 мм с не более двумя отверстиями для крепления.

Технические характеристики:

• Размер рамы – не менее 300 мм.
• Диаметр совместимого пропеллера – более 6 дюймов.
• Полетный контроллер: не менее 1 шт.
• Размер контроллера полета: не менее 36x36 мм.
• Вес нетто контроллера полета: не менее 8,5 гр.
• Расстояние монтажного отверстия: не менее 30,5х30,5 мм.
• Разрядность процессора: не менее 32-битный.
• Максимальная частота: не менее 168 Мгц.
• Интерфейс I2C, SPI: наличие.
• Питание: не менее при 5 В/3 А; при 10 В/2,5 А.
• Входное напряжение: диапазон от не более 2 до не менее 6S.
• Память: не менее 16 Мб.
• Порт Uart: не менее 5 шт.
• Программируемые светодиоды: не менее 4 шт.
• Регулятор питания: не менее 1 шт.
• Номинальный ток: не менее 50 А.
• Максимальный ток: не менее 60 А.
• Входное напряжение: диапазон от не более 2 до не менее 6S.
• AV аудио-видео приемник: не менее 1 шт.
• Рабочее напряжение: не менее 12 В.
• Рабочий ток: не более 260 мА.
• Рабочая частота: не более 1,2 Ггц.
• Количество каналов: не менее 12 каналов.
• Антенна: не менее 1 шт.
• Частота сигнала не более 1.2 Ггц.
• Размер: не менее 14х8.
• Видеопредатчик: не менее 1 шт.
• Частота сигнала: не менее 5.8 ГГц.
• Питание: не менее 1.6 Вт.
• Антенна: не менее 1 шт.
• Размер: не менее 140х17 мм.
• Камера: не менее 1 шт.
• Количество горизонтальных линий: не менее 1200 ТВЛ.
• Угол обора: не менее 165 град.
• Формат изображения: 16:9 и/или 4:3
• ТВ система: NTSC и/или PAL.
• Питание: диапазон от не более 5 до не менее 40 В.
• Материал корпуса: металл.
• Размеры: не менее 19x19x20 мм.
• Моторы: не менее 4 шт.
• Тип: бесколлекторный.
• Размер мотора: не менее 34х42 мм.
• Количество оборотов в минуту на вольт: не менее 1150.
• Рабочее напряжение: не менее 22.2 В.
• Резьба: не менее 3 мм.
• Максимальная скорость: не менее 100 км/ч.
• Максимальное расстояние полета: не менее 20 км.
• Пропеллеры: не менее 4 шт.
• Размер: более 6 дюймов.
• Приемник сигнала: не менее 1 шт.
• Мощность телеметрии: не менее 17 дБм.
• Входное напряжение: не менее 5 В.
• Протокол: CRSF.
• Размеры: не менее 18×11 мм.
• Допустимая взлетная масса: диапазон от не более 2 до не менее 3,5 кг.
• Масса без аккумуляторной батареи: не менее 600 гр.
• Габариты устройства: не менее 380х360 мм.
• Аккумуляторная батарея: не менее 1 шт.
• Рабочее напряжение: не менее 22.2 В.
• Емкость батареи: не менее 6000 мАч.
• Тип аккумулятора: не менее 6S.
• Пульт управления: не менее 1 шт.
• Дисплей IPS: наличие.
• Размер: не менее 4.3 дюйма.
• Разрешение: не менее 480×272 пикселей.
• Встроенная зарядка: наличие.
• Встроенные динамики: не менее 2 шт.
• Голосовые сообщения: наличие.
• Батарейный отсек: наличие.
• Размер отсека: не менее 25×52×97 мм.
• Рабочий ток: не менее 400 мА.
• Рабочее напряжение: диапазон от не менее 6,6 до не более 8,4 В.
• Количество внешних UART или SPI портов: не менее 2.
• Количество каналов: более 15.
• Слот SD или microSD: наличие.
• Размер: не менее 287х129х184 мм.
• Вес: не менее 750 г.
• Размер отсека под аккумулятор: не менее 25×52×97 мм.
• Видео-шлем: не менее 1 шт.
• Разрешение: не менее 1280×720.
• Угол обзора: не менее 50 град.
• Интерфейс на русском языке: наличие.
• Слот SD: наличие.
• Поддержка SD карт: не менее 128 Гб.
• Частота приемника: не более 5,8 Ггц.
• Источник питания: 18650 или аналог.
• Потребляемая мощность: не менее 12В 0,63А.
• Потребляемая мощность USB: не менее 5В 1,5А.
• Акселерометр: не более 3-осевой.
• Гироскоп: не более 3-осевой.
• GPS: наличие.
• Размер: не менее 25х25х8 мм.
• Частота: не менее 1575,42 МГц.
• Разъем для подключения: не менее 6 контактный.
• Контакты для пайки: более 5 шт.
• Материал: керамика либо металл.
• Комплект для сборки рамы: наличие.
• Комплект крепежных элементов: наличие.
• Ремешок для крепления аккумуляторной батареи: не менее 2 шт.
• Инструмент для сборки: наличие.
